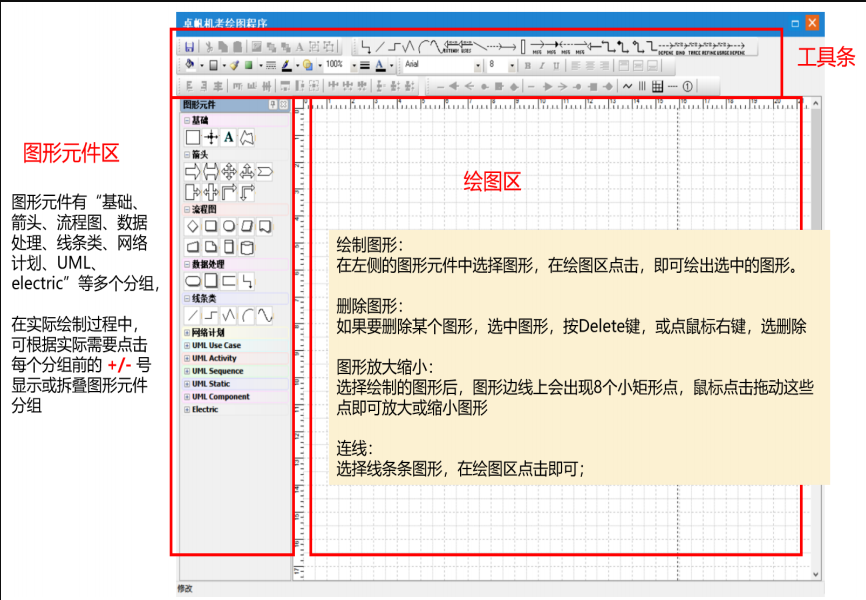

软考机考系统如何绘图

　　如何绘制单代号网络图

　　单代号网络图是以上图形中最简单的一种。

　　第⼀步：⽣成活动圆圈，有几个活动就生成几个圆圈；

　　第⼆步：修改圆圈序号，⼀般来说单代号网络图的活动序号以字⺟来表示；

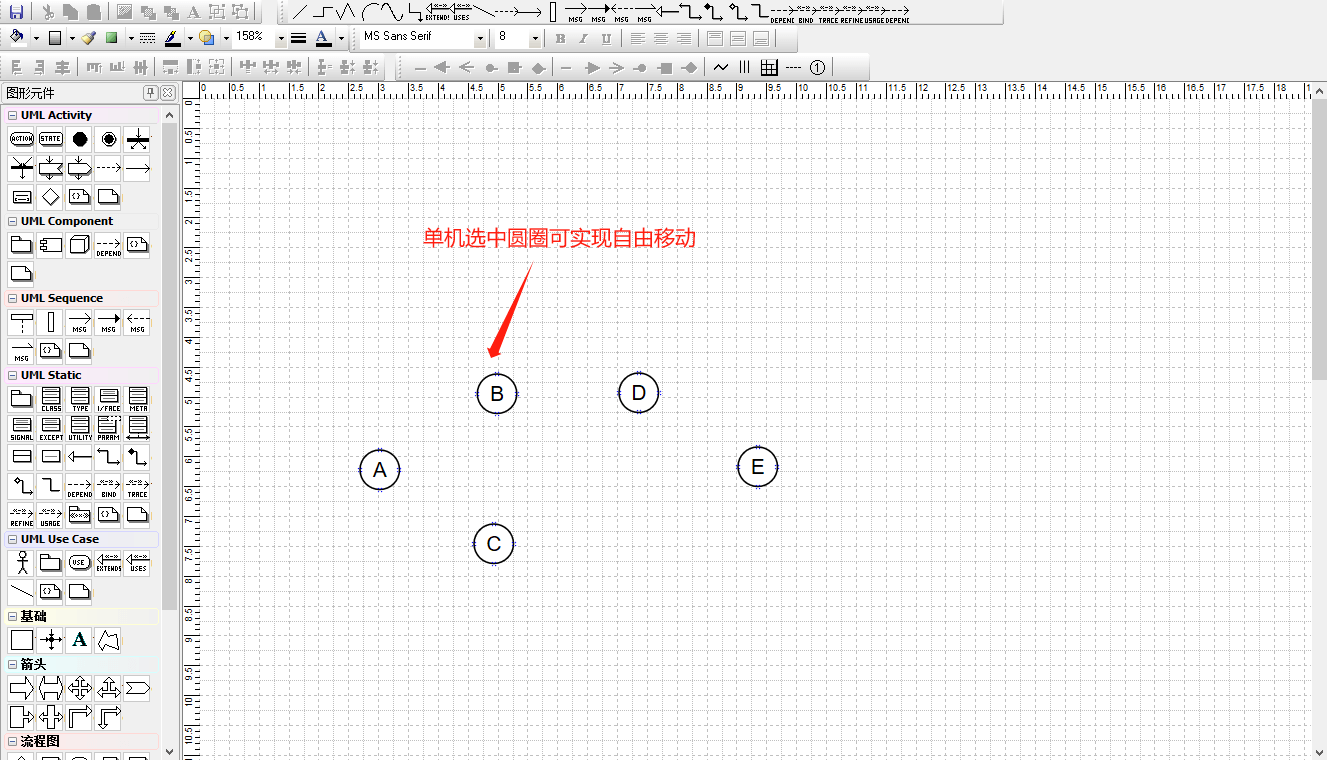

　　第三步：在不选定任何面板工具的情况下，单击圆圈，可以实现自由移动。我们将活动移动到大概正确的位置。

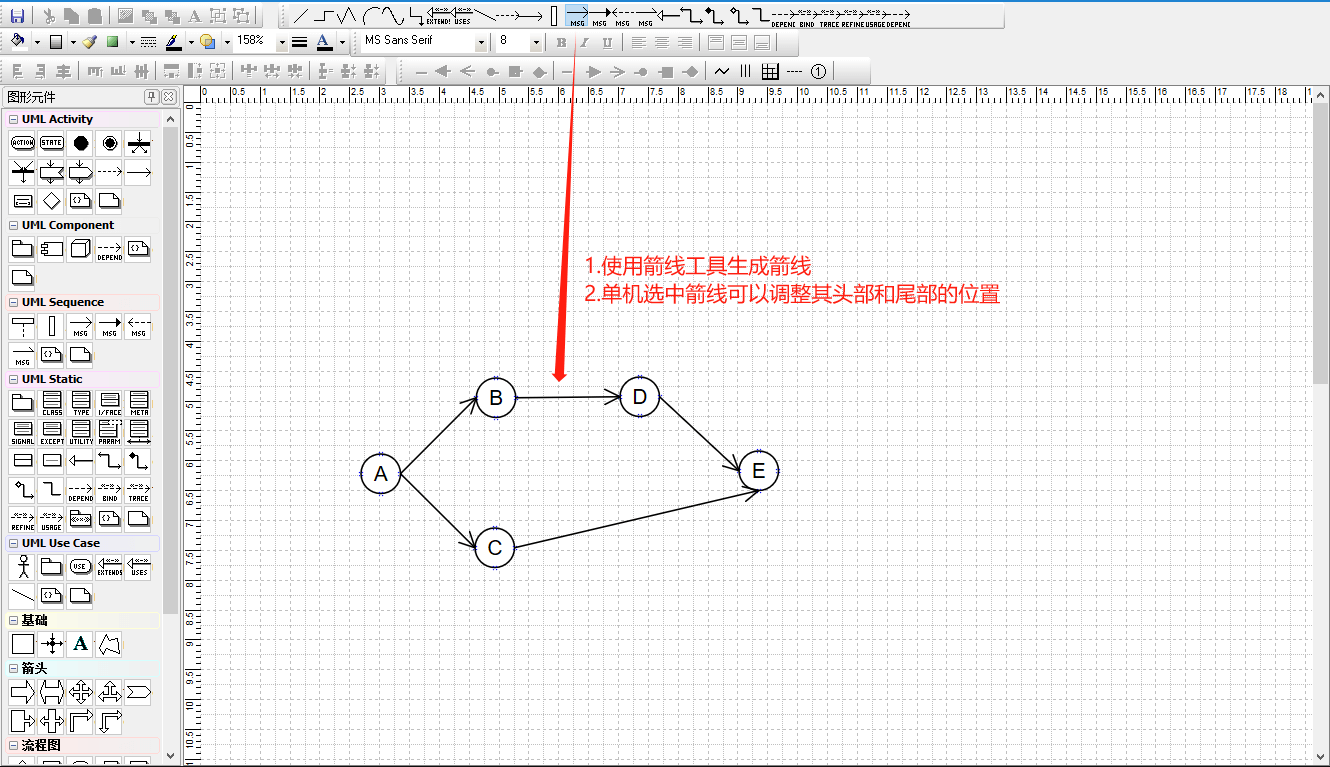

　　第四步：通过箭线将活动连接起来

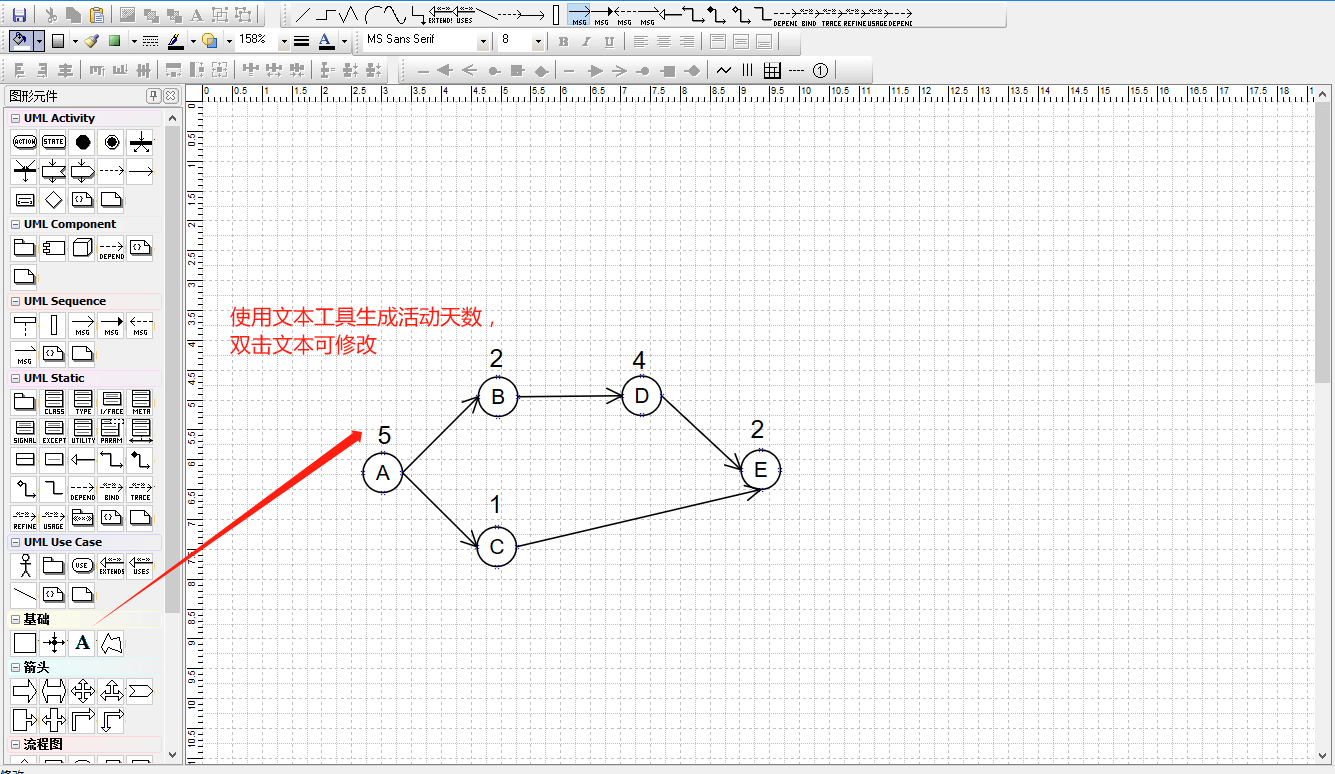

　　第五步：使用⽂本工具编辑活动天数

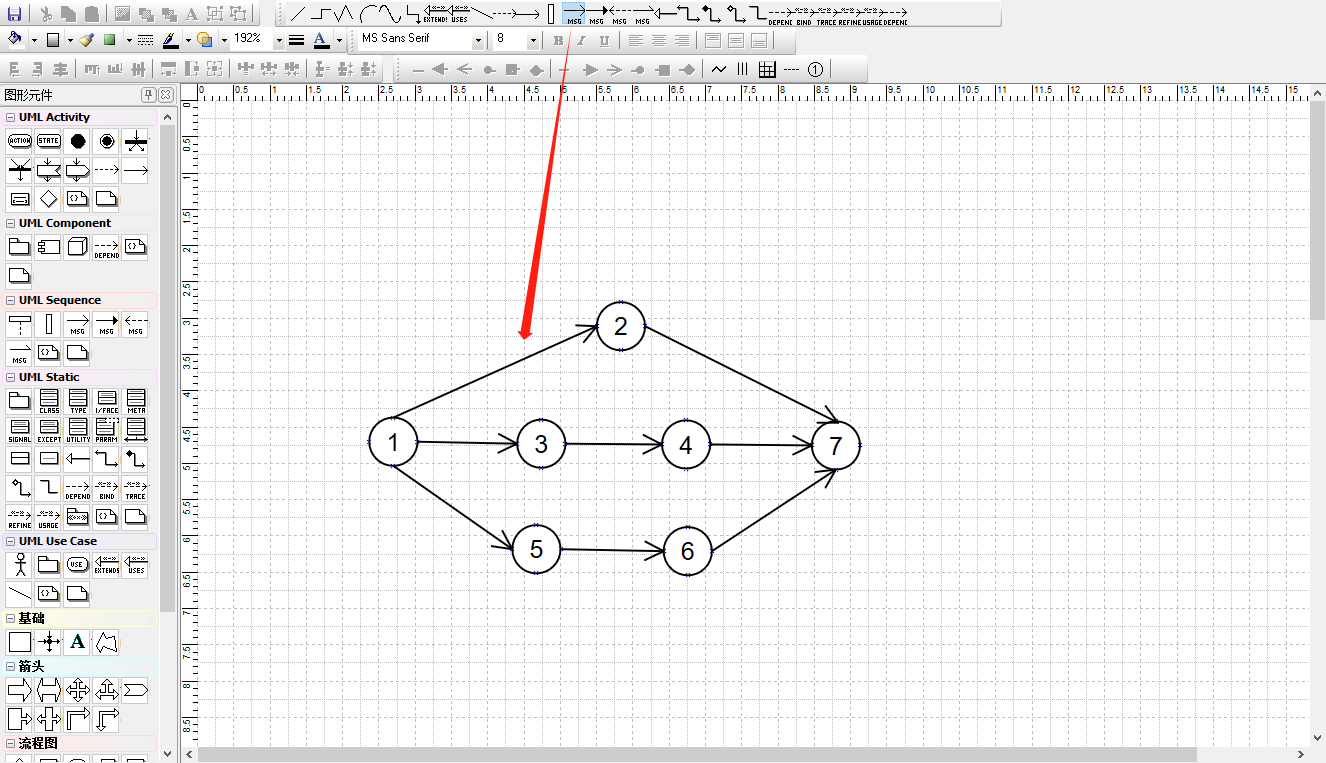

　　如何绘制双代号网络图

　　双代号网络图⽐单代号网络图稍微复杂⼀点。

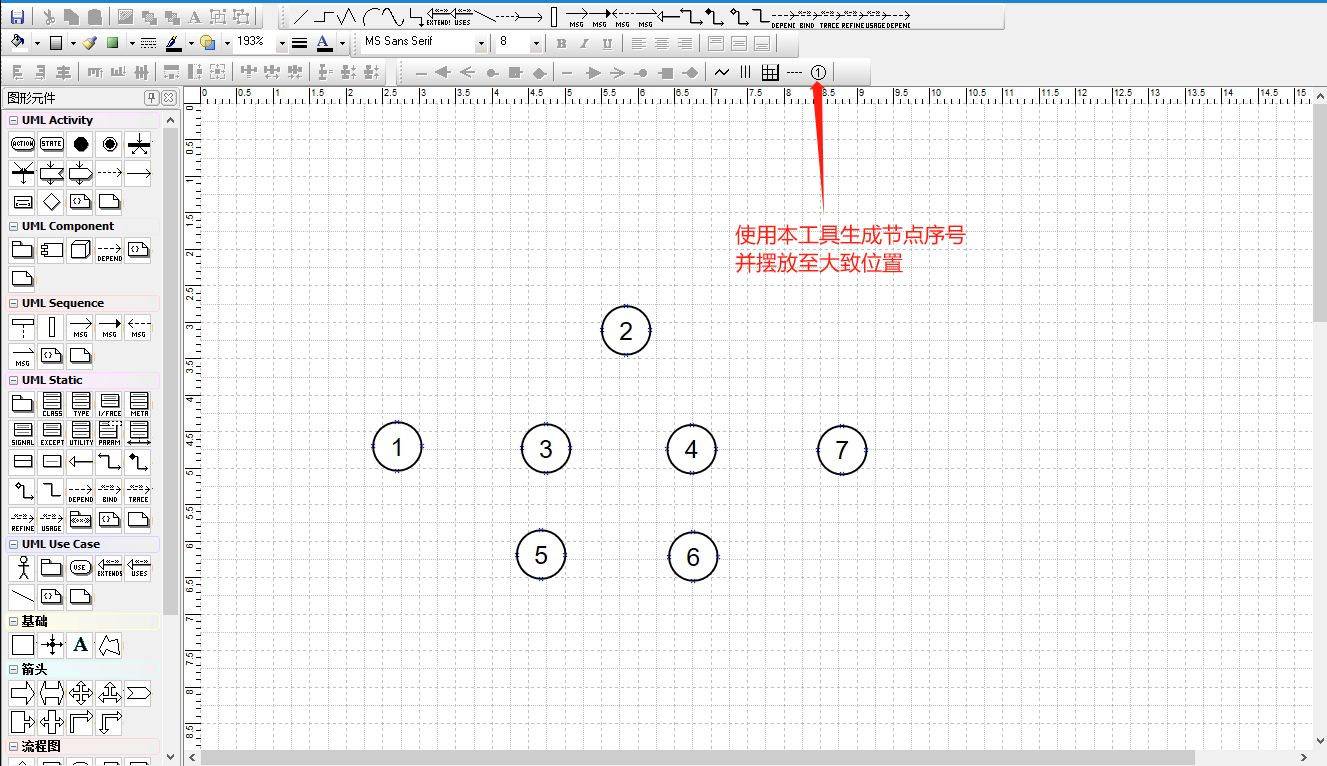

　　第⼀步：⽣成圆圈，并将圆圈摆放到大致位置

　　第⼆步：使⽤箭线工具将其连接，注意箭头⽅向

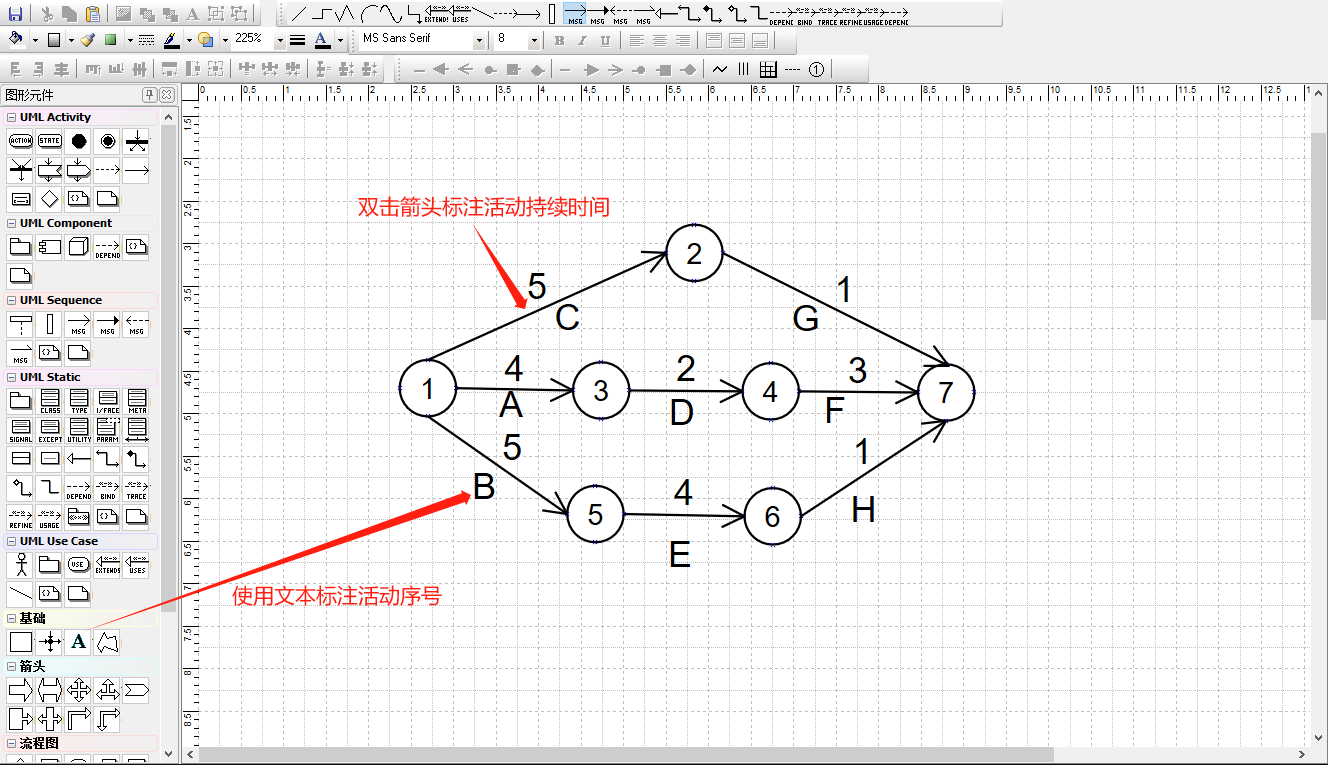

　　第三步：双击箭线注明活动持续时间，再使用文本工具标注活动序号。

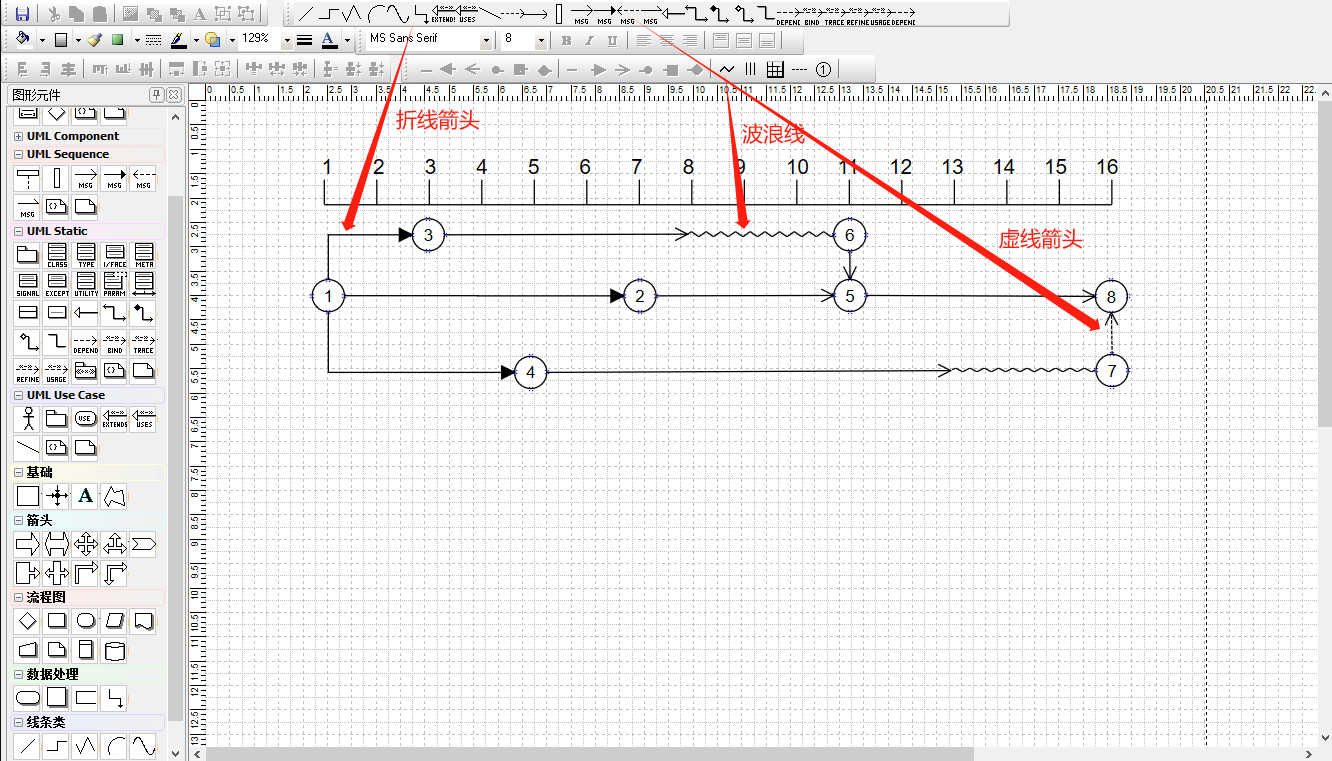

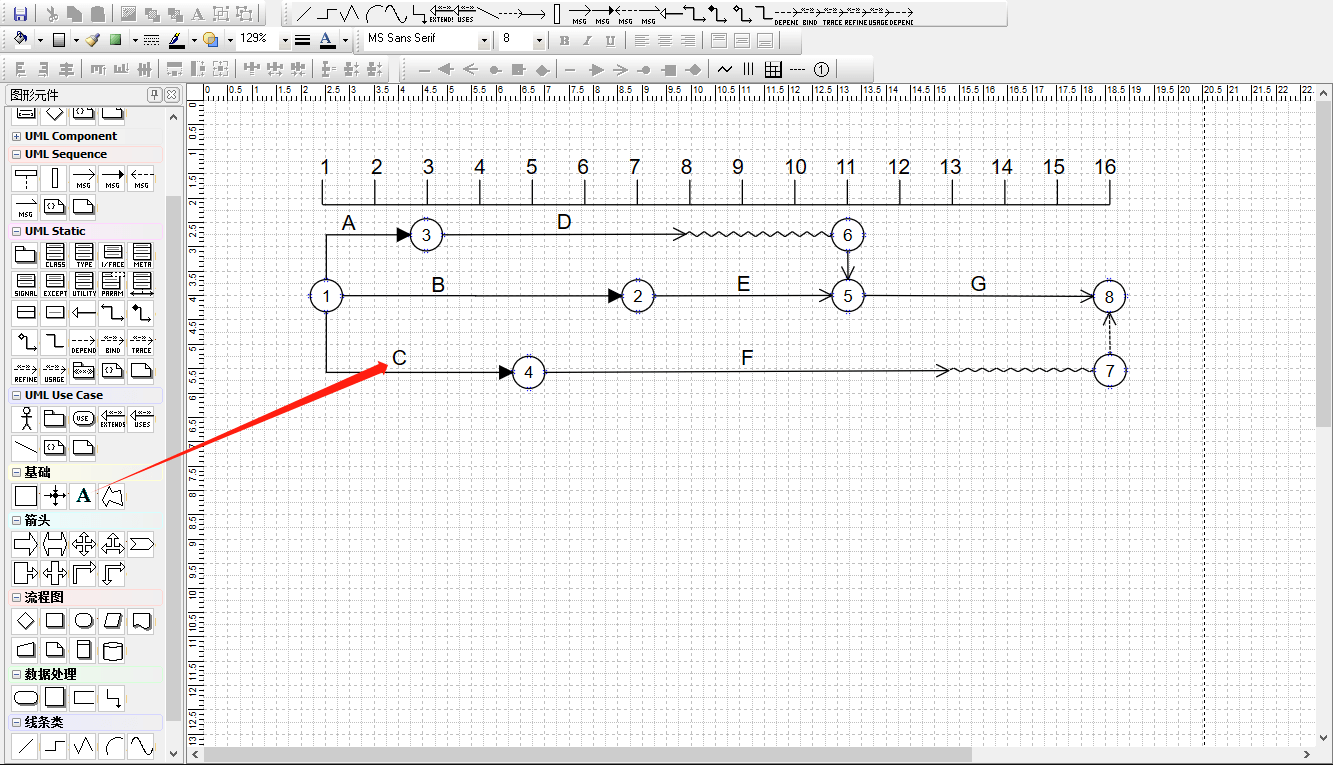

　　如何绘制双代号时标网络图

　　双代号时标网络图是在双代号网络图的基础上加上了时间刻度。

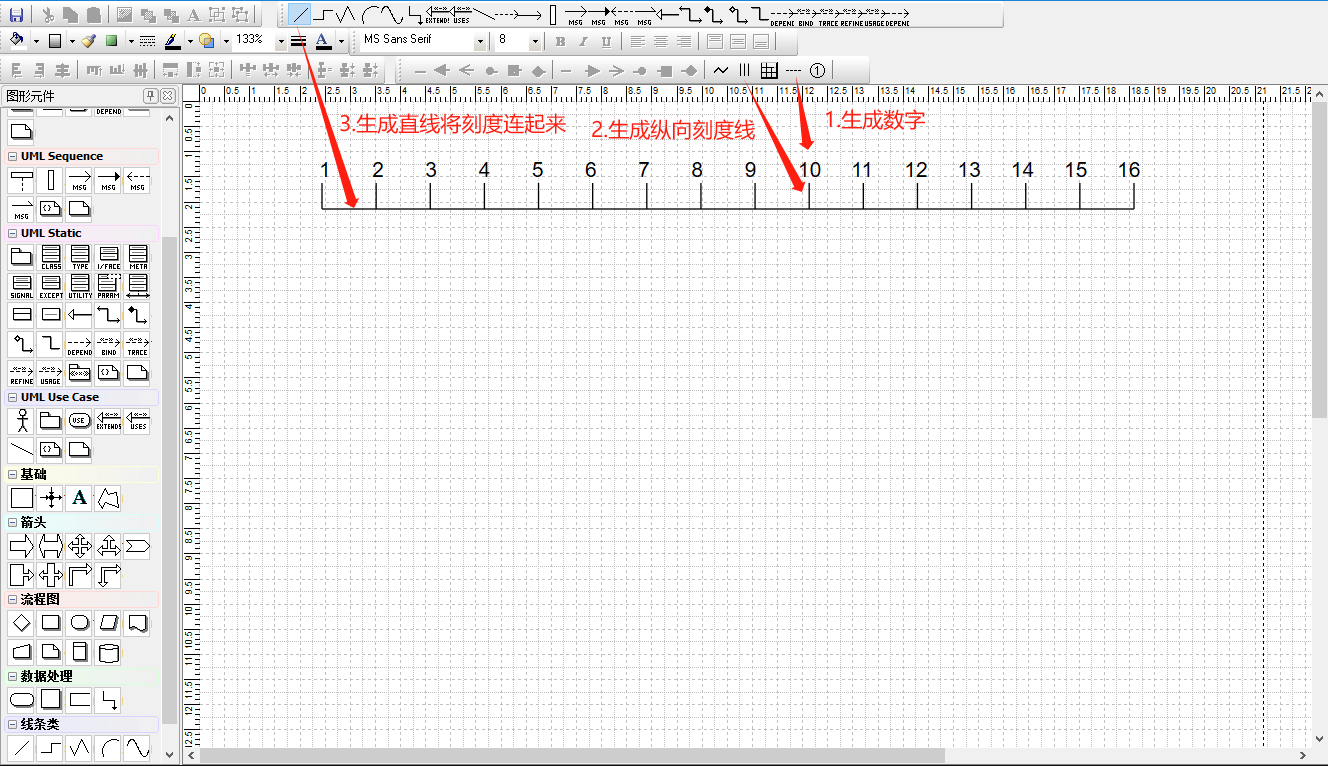

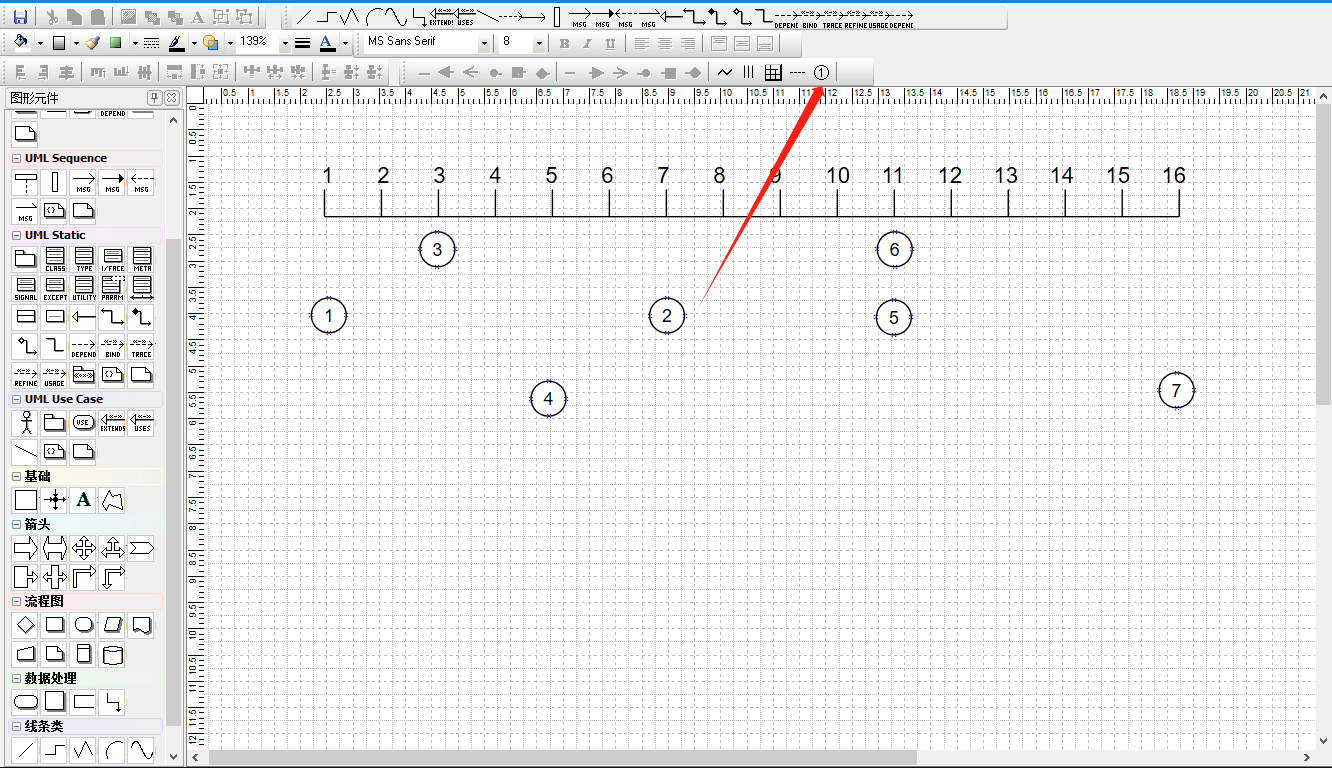

　　前列步：画时间坐标轴

　　第二步：⽣成圆圈序号，并摆放到正确的位置

　　第三步：连接箭线

　　第四步：双击箭线或使用文本工具标注活动序号

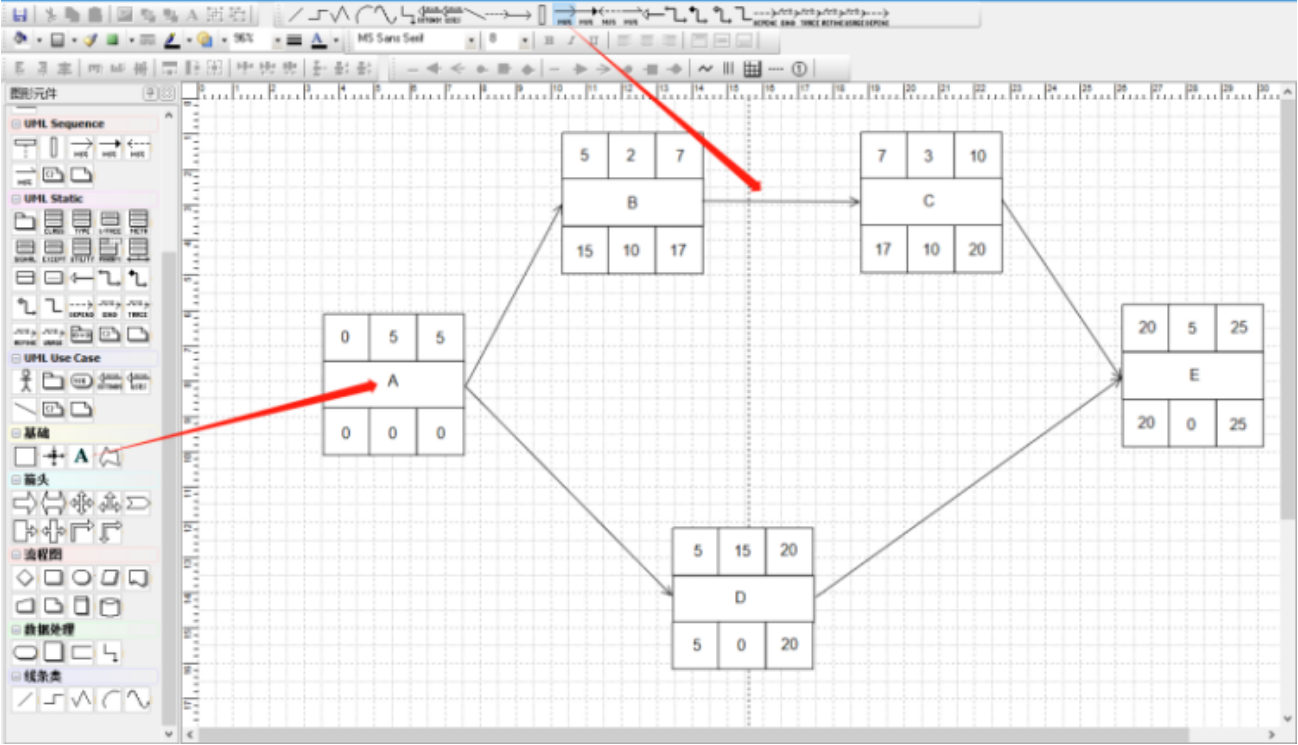

　　如何绘制七格图

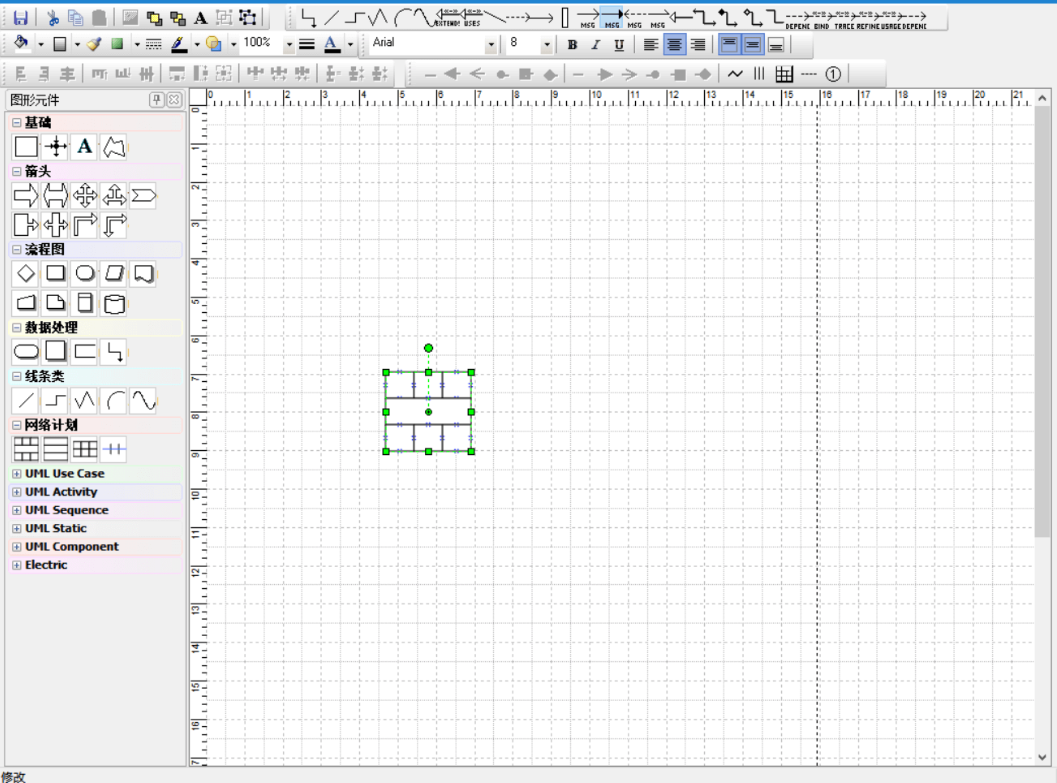

　　第⼀步：选择图形元件“网络计划”中的七格图元件，在绘图区点击

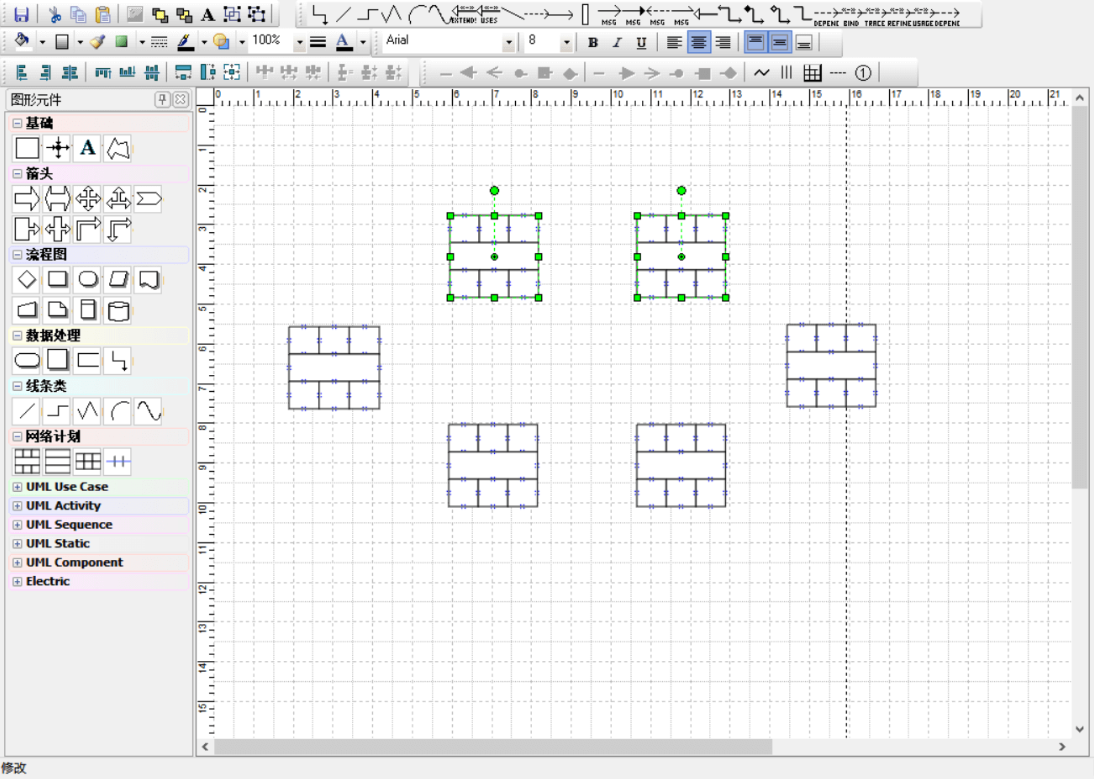

　　第二步：批量复制(先选中元件，按Ctrl+C，再Ctrl+V)七格形状，有多少活动复制多少个。

　　选中多个图形后，可点左上角的对齐工具进行对齐；

　　第三步：使⽤⽂本工具逐个标注每个活动的参数，使用箭线连接每个活动

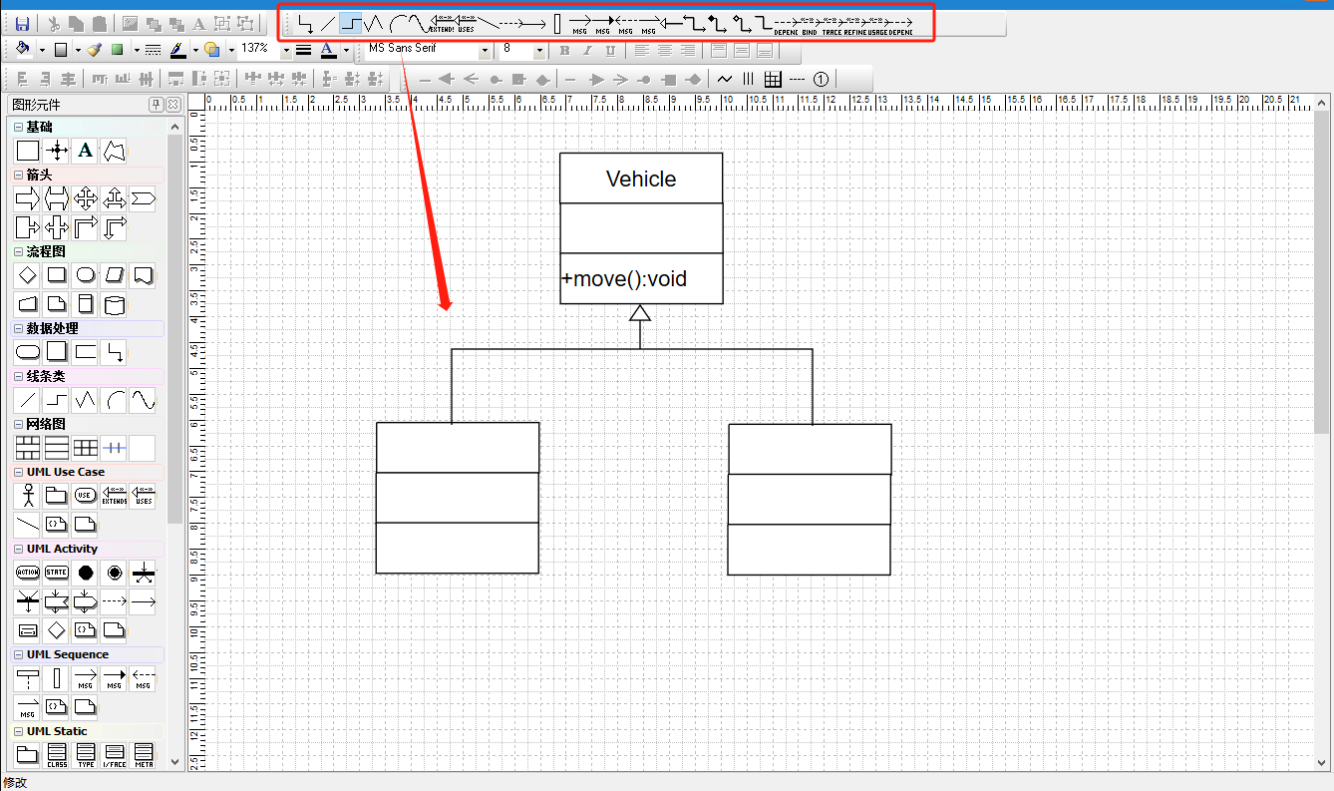

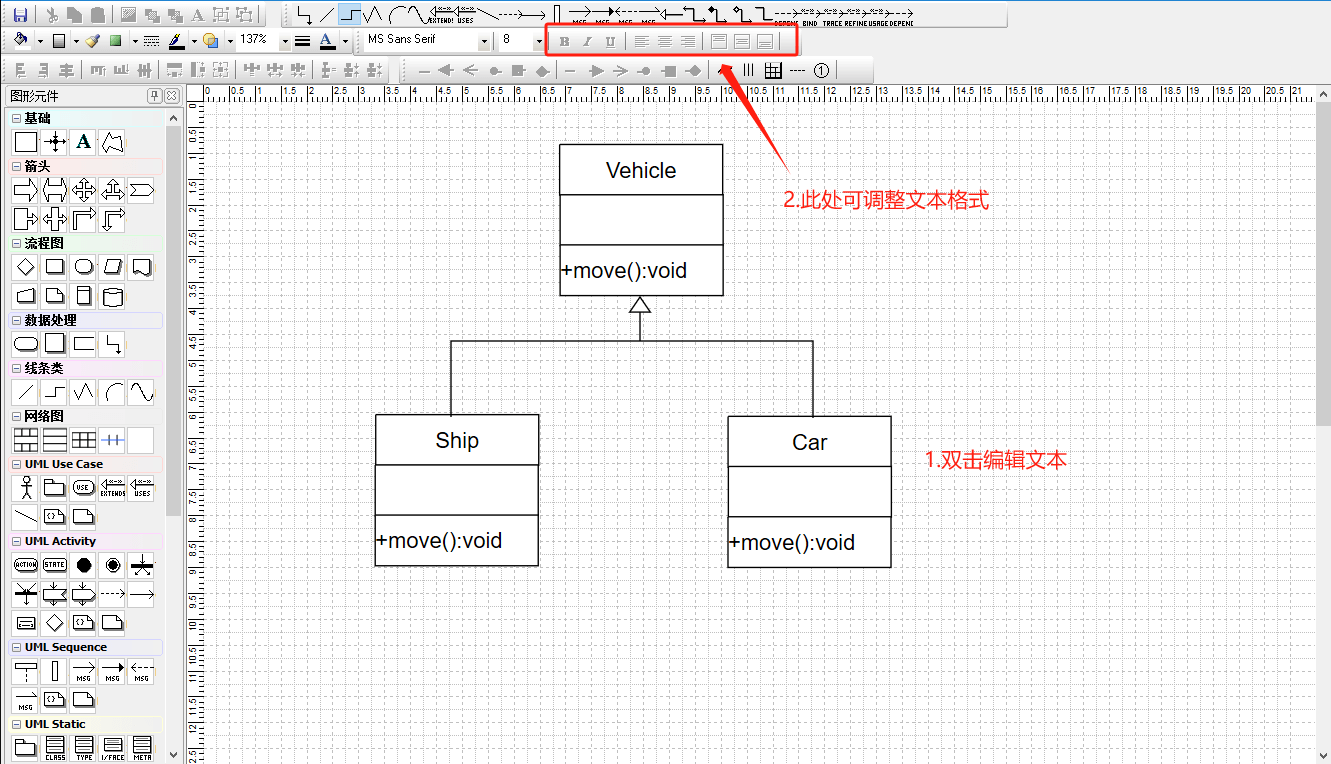

　　如何绘制类图

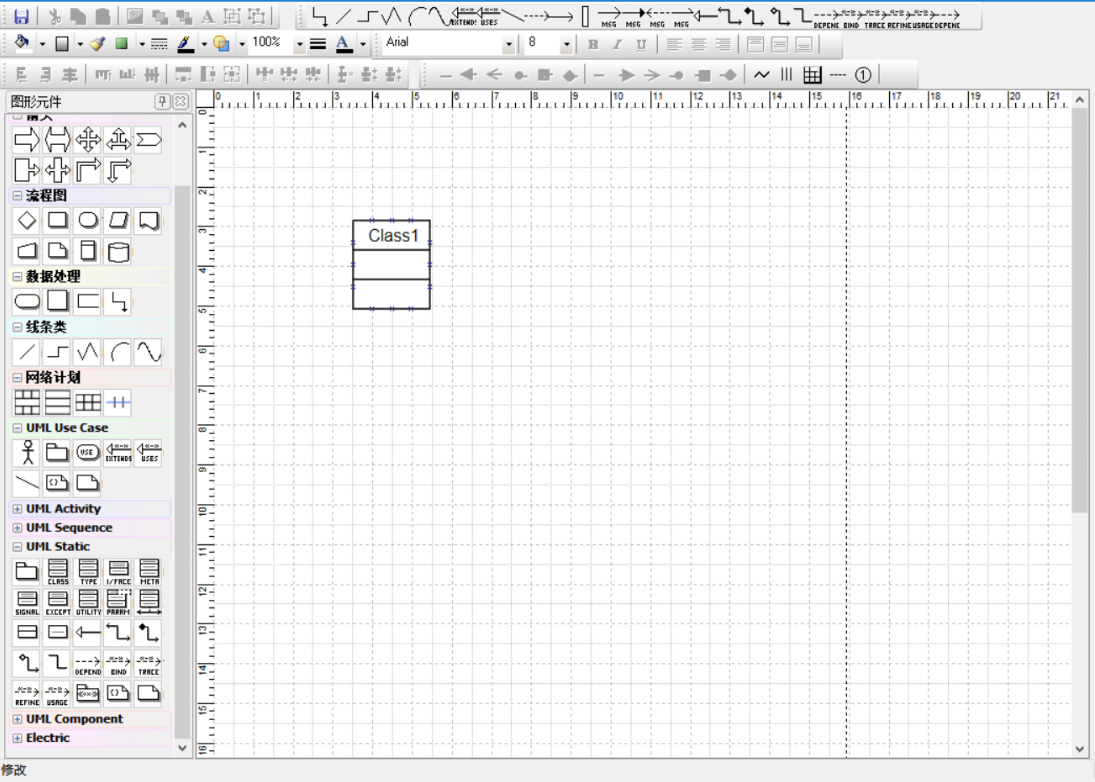

　　第⼀步：选择UML Static中Class元件，再绘图出绘制类

　　双击“Class1”更改类名，如需添加属性，可以用文本工具进行添加。

　　第⼆步：使用连线工具表达逻辑关系

　　第三步：使用文本工具或双击矩形完善文本内容

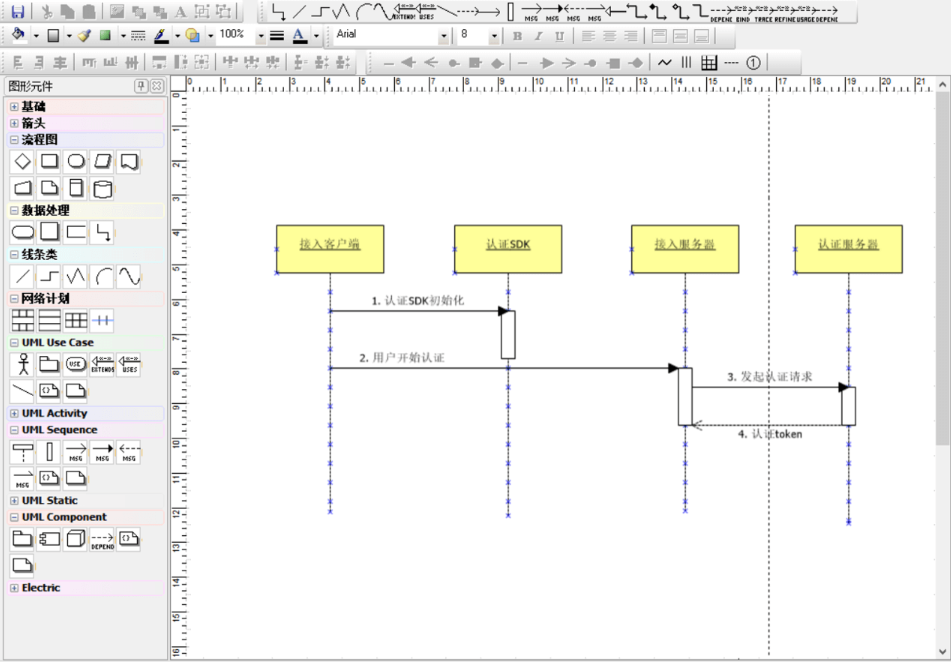

　　如何绘制时序图

　　绘制方法同绘制类图类似，主要选择“UML Sequence”中的元件进行绘制

　　如何绘制ER图

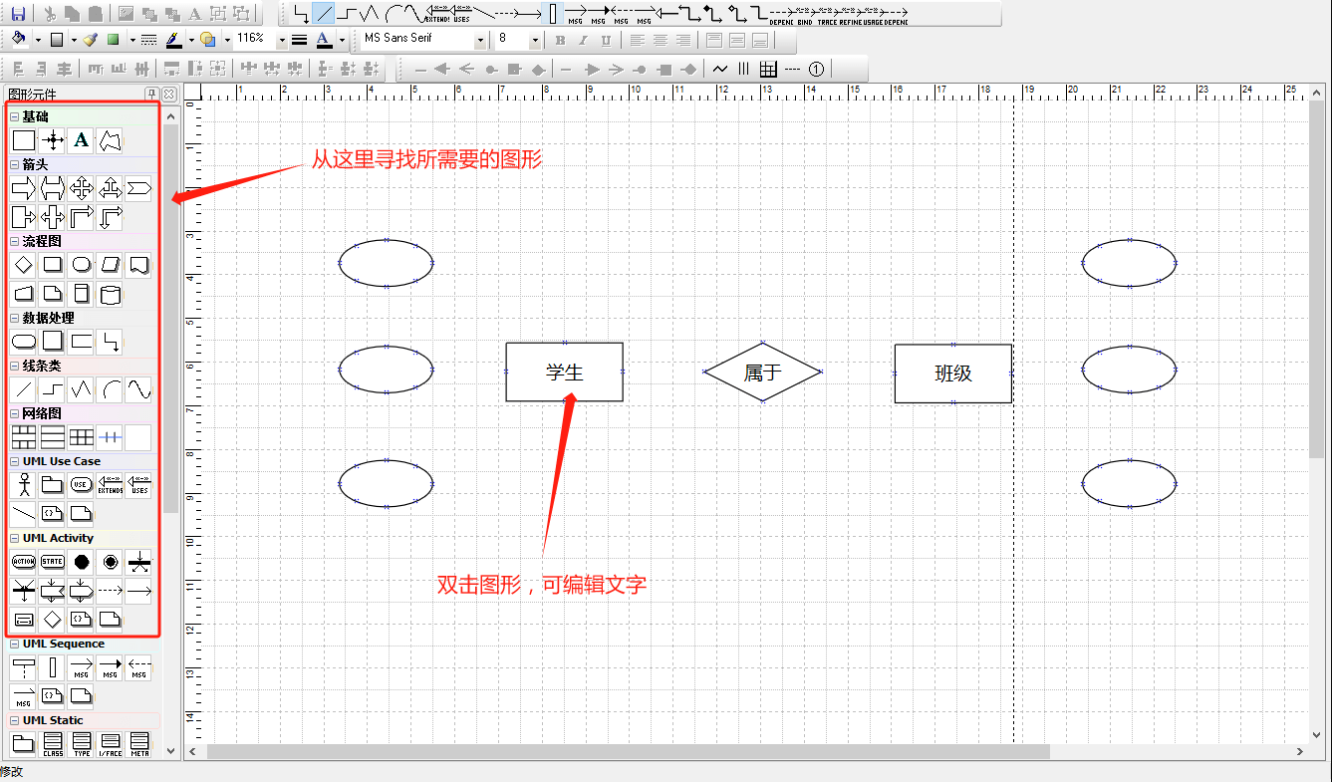

　　第⼀步：使用图形工具表示实体、属性、关系等

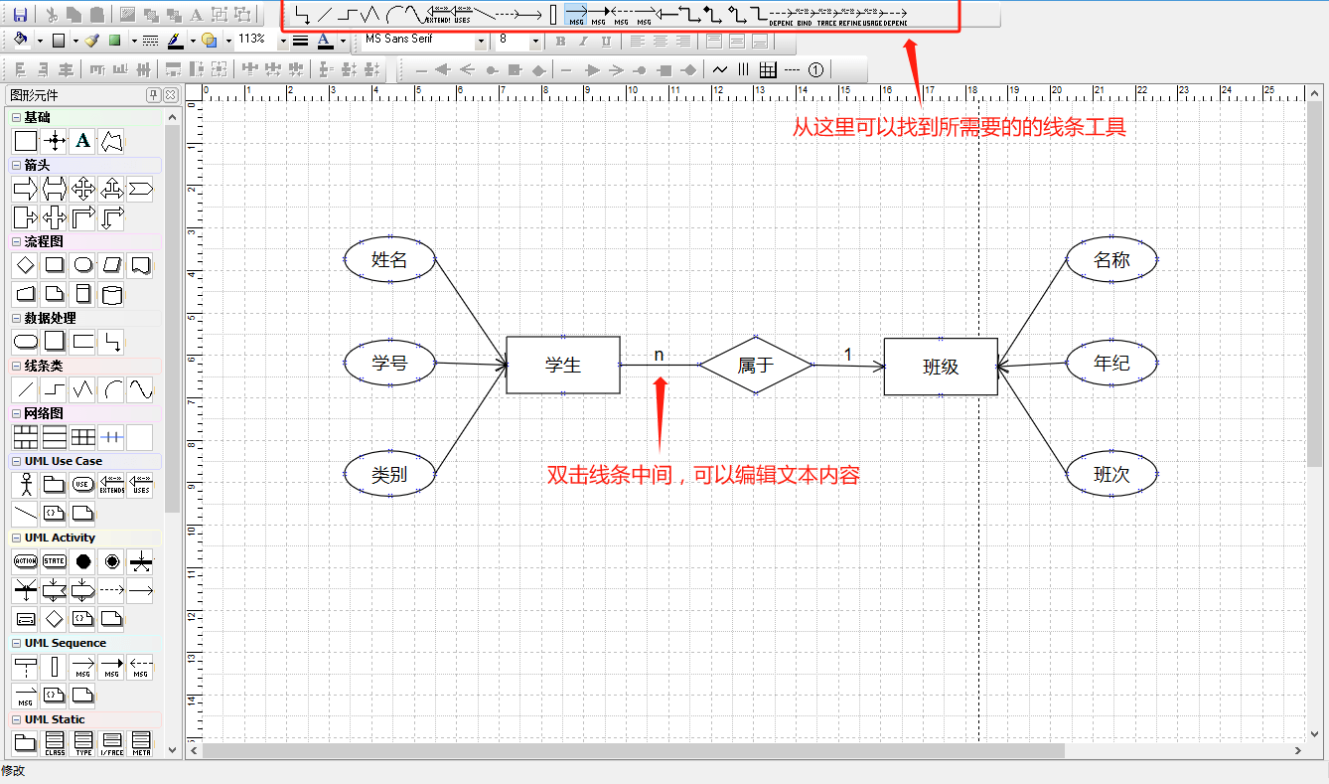

　　第二步：使用线条工具体现这些元素的逻辑关系

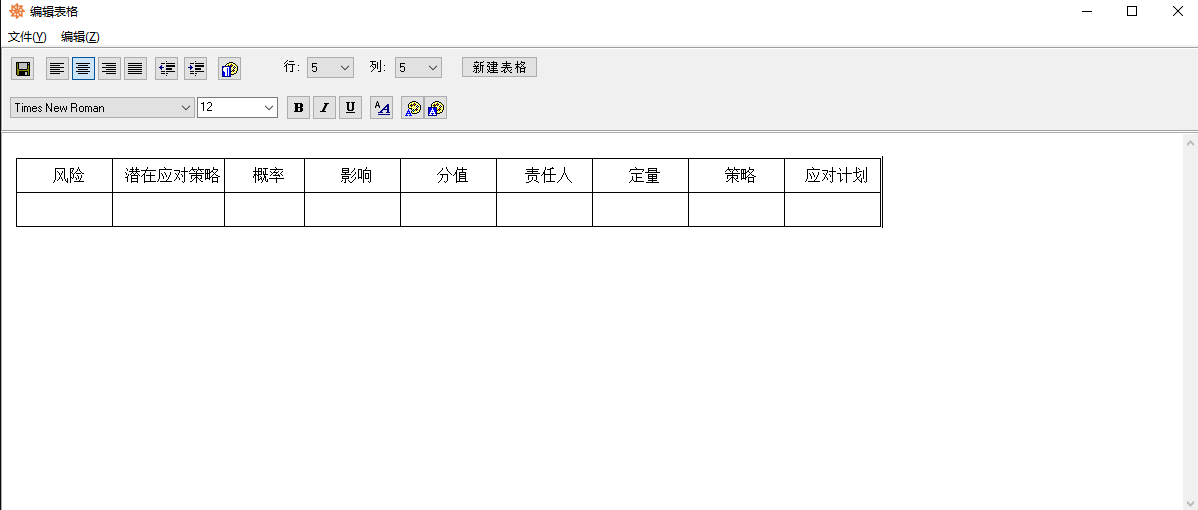

　　如何绘制表格

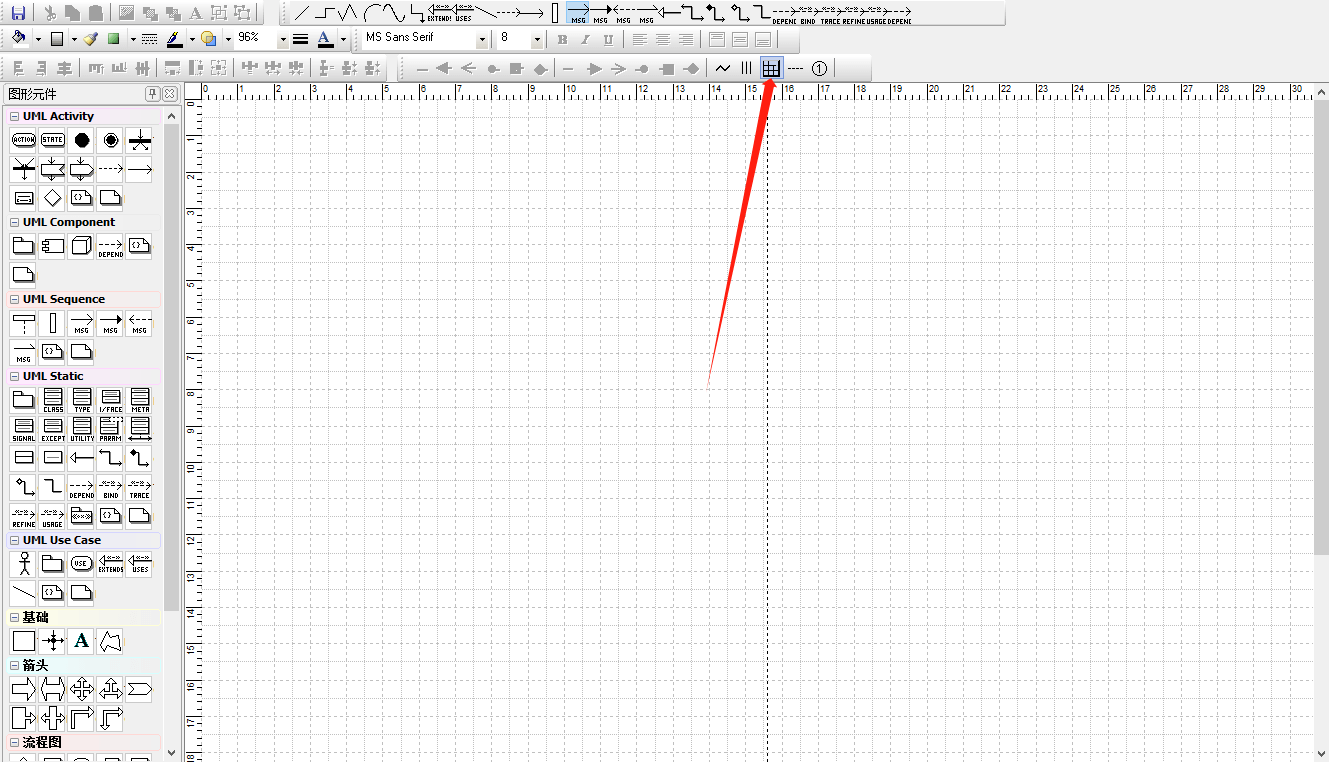

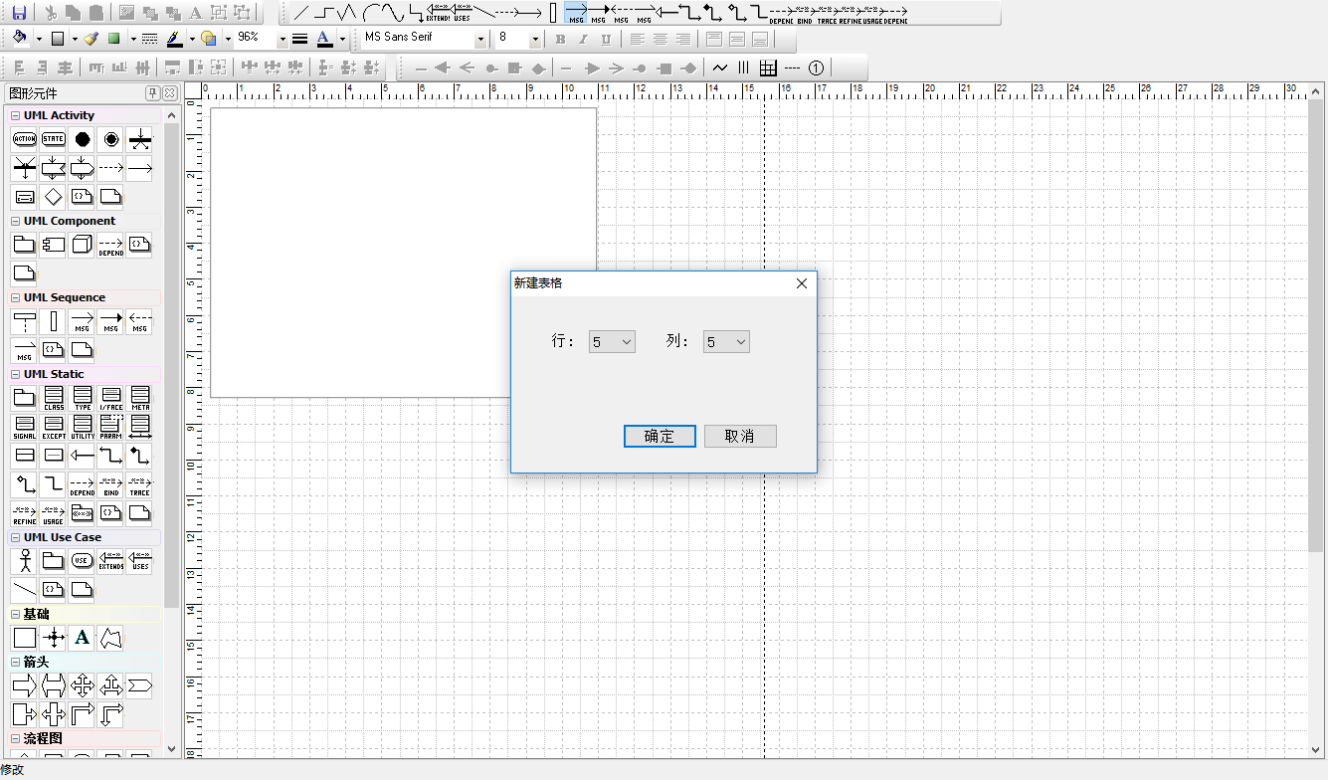

　　前列步：点击表格工具

　　第二步：输入需要的行数和列数

　　第三步：双击表格，即可编辑文本

　　您可以在表格的单元格中输入文字。您也可以根据需要，调整行高、列宽、合并单元格。
